Gnomon to jedno z najstarszych i najprostszych narzędzi astronomicznych, które ludzkość wykorzystuje od tysięcy lat. Mimo swojej prostoty, pozwala na dokonywanie zaskakująco dokładnych pomiarów astronomicznych oraz wyznaczanie kierunków świata. W tym artykule dowiesz się, czym dokładnie jest gnomon, jak działa, do czego służy oraz jak samodzielnie go wykonać i wykorzystać do określenia stron świata.
Gnomon: Definicja i historia tego starożytnego przyrządu
Gnomon – najprostszy i najstarszy przyrząd astronomiczny
Słowo „gnomon” pochodzi z języka greckiego i oznacza „tego, który wie” lub „tego, który bada”. Jest to najprostszy instrument astronomiczny, który w swojej podstawowej formie składa się z pionowego pręta lub słupka wbitego w ziemię. Kiedy słońce świeci, gnomon rzuca cień, który zmienia swoją długość i kierunek w zależności od pory dnia i roku.
Historia gnomonu sięga głęboko w przeszłość. Najstarszy znany gnomon pochodzi z około 2300 roku p.n.e. i został odkryty na terenie Chin. Później podobne przyrządy pojawiły się w Babilonie, skąd trafiły do Grecji. W starożytnym Egipcie gnomony przybrały formę monumentalnych obelisków, które poza funkcją astronomiczną pełniły również rolę symboliczną i religijną.
W Europie gnomony zaczęto powszechnie stosować około V wieku p.n.e. Herodot w swoim dziele „Historia” opisuje, jak przyrząd ten trafił z Mezopotamii do Grecji, a Grecy nauczyli się dzięki niemu dzielić dzień na 12 okresów. Z czasem gnomon stał się podstawowym elementem zegarów słonecznych, które przez stulecia były głównym sposobem pomiaru czasu.
Gnomon: Zasada działania i zastosowania w astronomii
Sprawdź aktualne oferty wakacyjne – first / last minute, all inclusive i wycieczki zorganizowane od sprawdzonych biur podróży. Ceny potrafią zmieniać się z dnia na dzień.

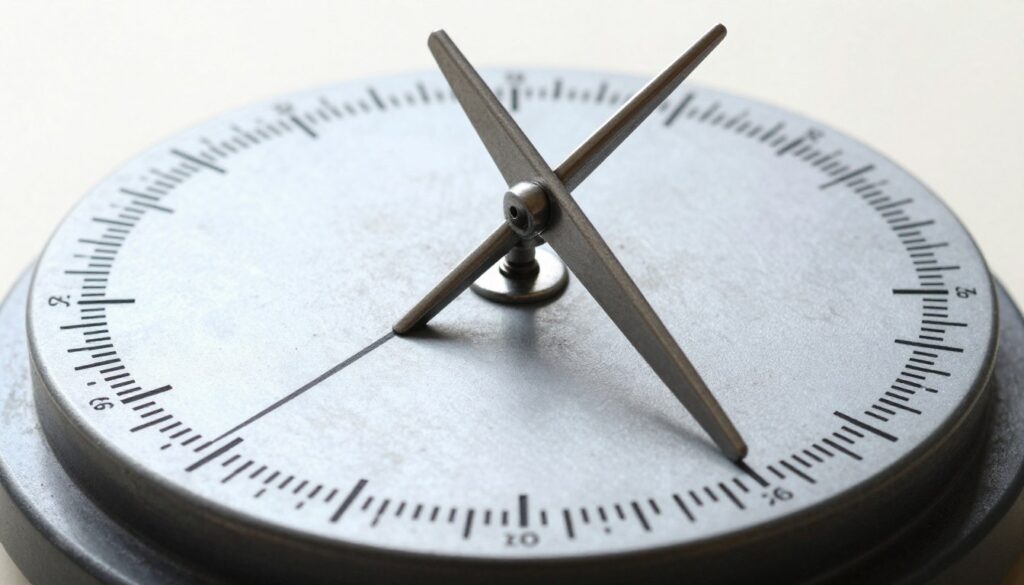

Zasada działania gnomonu – cień wskazuje czas i kierunki
Zasada działania gnomonu jest niezwykle prosta, ale jednocześnie genialna. Gdy światło słoneczne pada na pionowo ustawiony gnomon, tworzy się cień, który jest rzutowany na powierzchnię, na której znajduje się przyrząd. Na podstawie ruchu tego cienia można odczytać różne informacje astronomiczne.
Podstawowym zastosowaniem gnomonu jest pomiar czasu. W zegarze słonecznym gnomon jest umieszczony pionowo na płaszczyźnie poziomej, która jest skalibrowana w godziny i minuty. Gdy słońce świeci, cień gnomonu przesuwa się po skali, wskazując aktualny czas. W miarę jak słońce porusza się po niebie, cień zmienia swoją pozycję, umożliwiając odczyt godziny.
Warto zauważyć, że zegary słoneczne oparte na gnomonie pozwalały na odmierzanie tzw. godzin nierównych. Jest to starożytny koncept zakładający, że dzień i noc zawsze, niezależnie od pory roku, dzielą się na dwanaście części. Oczywiście, części te mają różną długość w zależności od miesiąca, w którym przeprowadza się pomiar.
Gnomon: Zastosowania w różnych dziedzinach nauki
Gnomon jako narzędzie pomiarowe w astronomii
Poza pomiarem czasu, gnomon ma wiele innych zastosowań w astronomii i nie tylko:
- Wyznaczanie kierunków geograficznych (północ, południe, wschód, zachód)
- Określanie szerokości geograficznej miejsca obserwacji
- Pomiar wysokości Słońca nad horyzontem
- Wyznaczanie dat przesileń i równonocy
- Określanie pór roku
- Planowanie architektury budynków względem stron świata
W starożytności gnomony były wykorzystywane przez architektów do właściwego ustawiania budynków, szczególnie świątyń, względem kierunków świata. Słynny rzymski architekt Witruwiusz opisał tę metodę w swoim traktacie „O architekturze ksiąg dziesięć”.
W starożytnym Egipcie gnomony w formie obelisków służyły również do pomiaru wysokości Nilu, co było istotne dla zaplanowania irygacji pól uprawnych. Dzięki temu rolnicy mogli lepiej przewidywać i planować prace związane z uprawą ziemi.

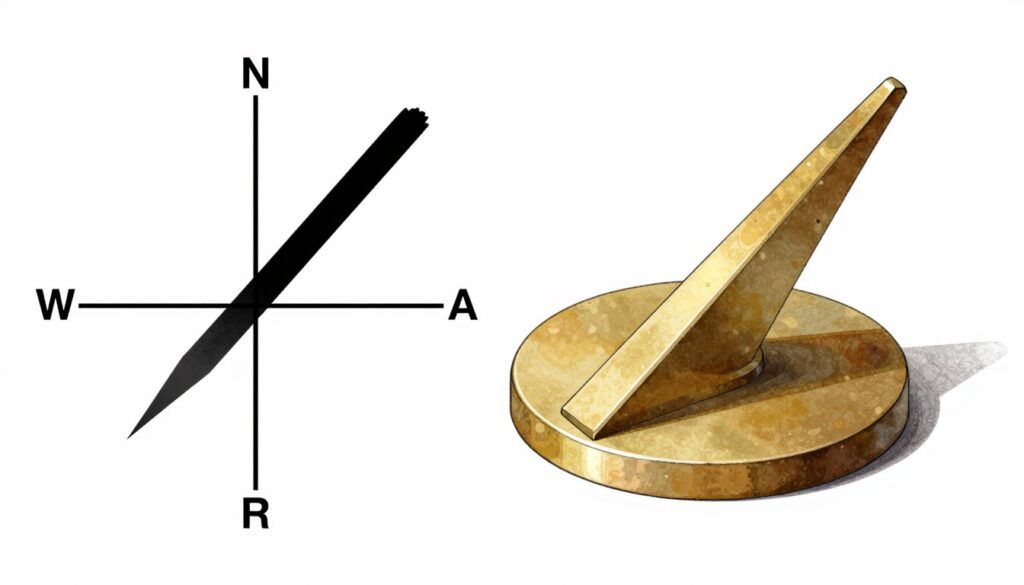

Gnomon: Jak wyznaczyć kierunki świata krok po kroku
Wyznaczanie kierunków świata za pomocą gnomonu
Jednym z najważniejszych zastosowań gnomonu jest możliwość dokładnego wyznaczenia kierunków geograficznych. Poniżej przedstawiamy krok po kroku, jak to zrobić:
Gnomon: Przygotowanie do wyznaczania kierunków

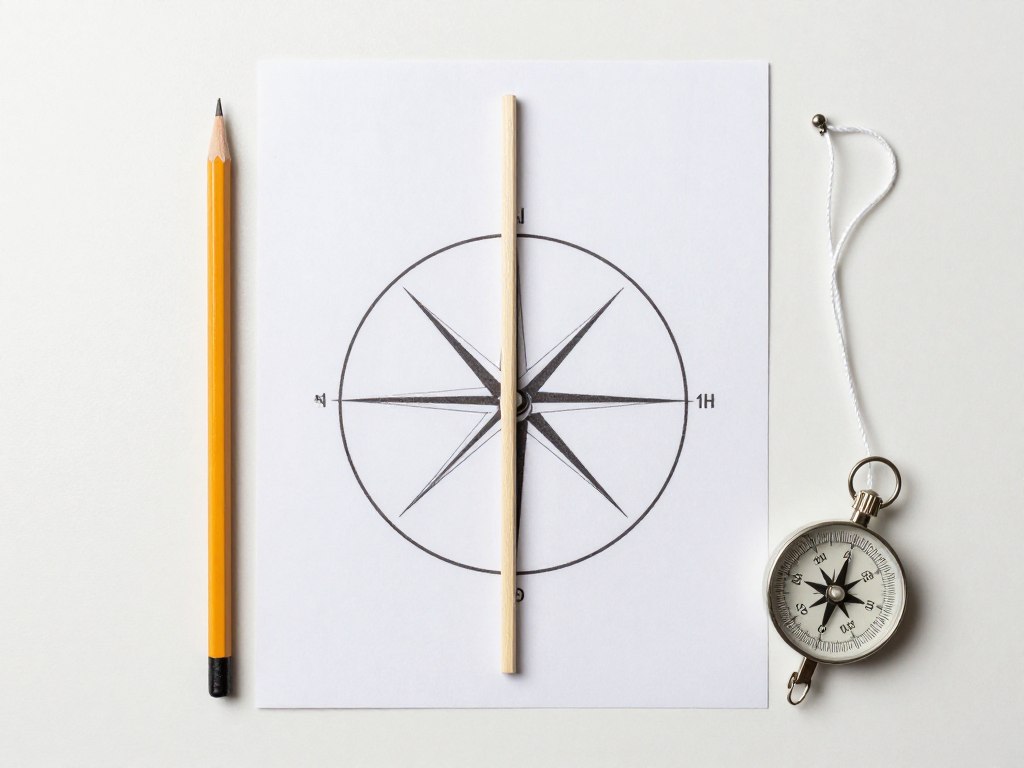

Materiały potrzebne do wyznaczenia kierunków za pomocą gnomonu
Potrzebne materiały:
- Prosty, pionowy pręt (gnomon) – może być patyk, ołówek lub gwóźdź
- Płaska, pozioma powierzchnia – może być deska lub arkusz papieru
- Cyrkiel lub sznurek do zakreślania okręgów
- Ołówek do zaznaczania punktów
- Linijka
- Zegarek do notowania czasu
Krok 1: Ustawienie gnomonu
Umieść gnomon pionowo na płaskiej, poziomej powierzchni. Jeśli używasz arkusza papieru, narysuj na nim kilka koncentrycznych okręgów wokół miejsca, gdzie stoi gnomon. Okręgi te pomogą w zaznaczaniu końca cienia w różnych momentach dnia.
Krok 2: Zaznaczanie cienia

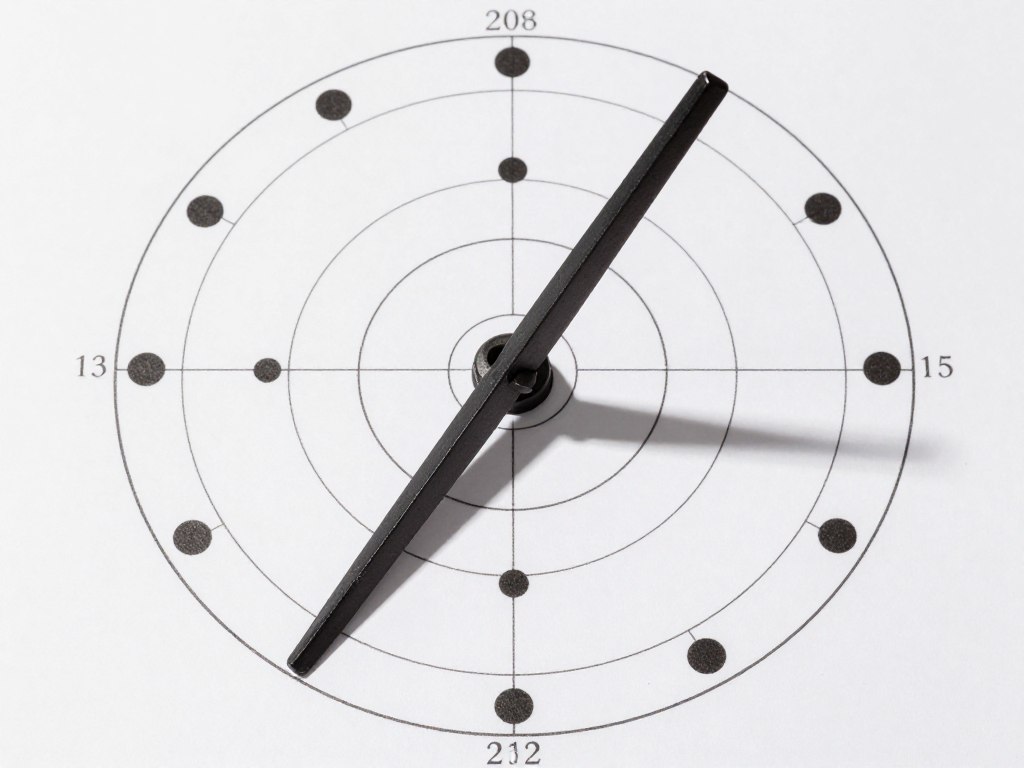

Zaznaczanie punktów cienia w różnych porach dnia
Rozpocznij obserwacje rano i zaznaczaj położenie końca cienia gnomonu co 15-30 minut. Przy każdym punkcie zapisz godzinę pomiaru. Kontynuuj obserwacje przez cały dzień lub przynajmniej do wczesnego popołudnia.
Gdy zauważysz, że cień zaczyna się skracać, zwiększ częstotliwość pomiarów do co 5-10 minut. Pozwoli to dokładniej określić moment, gdy cień będzie najkrótszy.
Krok 3: Identyfikacja najkrótszego cienia
Najkrótszy cień wskazuje moment górowania Słońca, czyli tzw. południe lokalne. W tym momencie Słońce znajduje się dokładnie na południku miejsca obserwacji. Cień gnomonu wskazuje wtedy dokładnie kierunek północny.
Krok 4: Wyznaczenie linii północ-południe
Linia północ-południe wyznaczona przez najkrótszy cień
Narysuj linię od podstawy gnomonu przez punkt najkrótszego cienia. Ta linia wskazuje dokładny kierunek północ-południe. Cień wskazuje kierunek północny, a przeciwległy koniec linii – południowy.
Krok 5: Wyznaczenie linii wschód-zachód
Narysuj linię prostopadłą do linii północ-południe, przechodzącą przez podstawę gnomonu. Ta linia wskazuje kierunek wschód-zachód. Wschód będzie po prawej stronie, gdy stoisz twarzą na północ.
Gnomon: Alternatywna metoda wyznaczania kierunków
Metoda z wykorzystaniem okręgów do wyznaczania kierunków
Istnieje również inna metoda wyznaczania kierunków za pomocą gnomonu:
- Zaznacz dwa punkty cienia, które znajdują się na tym samym okręgu – jeden przed południem, drugi po południu.
- Połącz te dwa punkty linią prostą.
- Wyznacz symetralną tego odcinka (linię przechodzącą przez środek odcinka i prostopadłą do niego).
- Ta symetralna wskazuje kierunek północ-południe.
Ta metoda opiera się na fakcie, że cienie o tej samej długości (leżące na tym samym okręgu) występują w równych odstępach czasowych przed i po górowaniu Słońca.
Gnomon: Jak samodzielnie wykonać prosty przyrząd astronomiczny

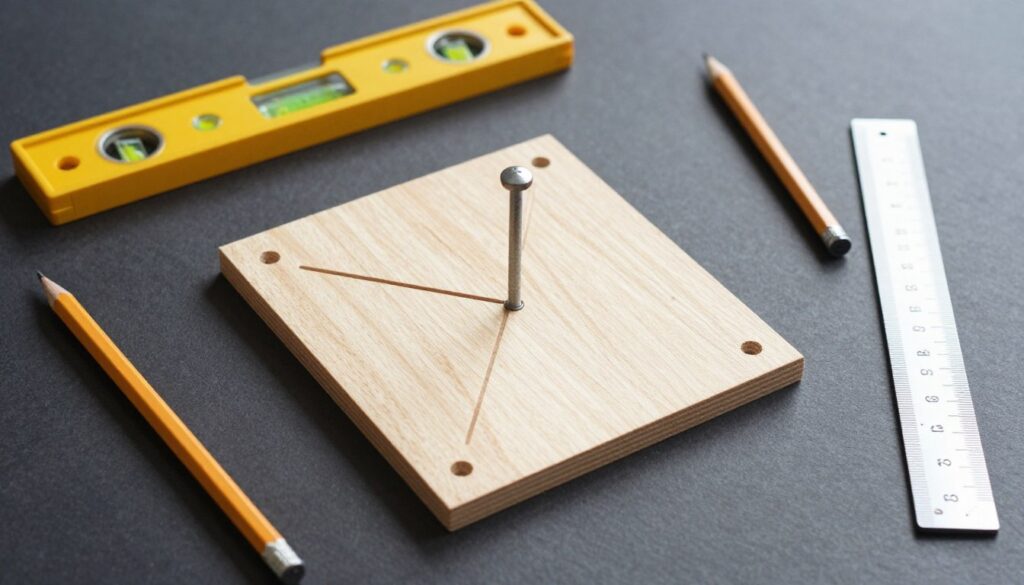

Materiały potrzebne do wykonania własnego gnomonu
Wykonanie własnego gnomonu jest niezwykle proste i nie wymaga specjalistycznych narzędzi ani materiałów. Poniżej przedstawiamy dwie metody – od najprostszej po nieco bardziej zaawansowaną.
Gnomon: Najprostsza wersja
Potrzebne materiały:
- Prosty patyk lub pręt (długość 20-30 cm)
- Płaska powierzchnia (może być ziemia lub piasek)
- Kartka papieru (opcjonalnie)
Instrukcja wykonania:
- Wybierz miejsce dobrze nasłonecznione przez cały dzień.
- Wbij patyk pionowo w ziemię, upewniając się, że stoi stabilnie.
- Jeśli chcesz zwiększyć dokładność, możesz położyć kartkę papieru na ziemi i wbić patyk przez nią.
- Twój prosty gnomon jest gotowy do użycia!
Gnomon: Wersja zaawansowana
Zaawansowany gnomon z regulowanymi nóżkami
Potrzebne materiały:
- Drewniana deska (około 30 x 30 cm)
- Gwóźdź (długość 15-20 cm)
- Trzy śruby z nakrętkami (do regulacji poziomowania)
- Poziomica
- Arkusz papieru
- Cyrkiel
- Ołówek
- Wiertarka
Instrukcja wykonania:
- Wywierć trzy otwory w rogach deski i zamontuj w nich śruby, które będą służyć jako regulowane nóżki.
- Na środku deski wywierć otwór i wbij w niego gwóźdź, który będzie służył jako gnomon.
- Przyklej arkusz papieru do deski, tak aby gwóźdź przechodził przez jego środek.
- Za pomocą cyrkla narysuj na papierze kilka koncentrycznych okręgów wokół gnomonu.
- Używając poziomicy, wyreguluj nóżki tak, aby deska była idealnie pozioma.
- Twój zaawansowany gnomon jest gotowy do użycia!

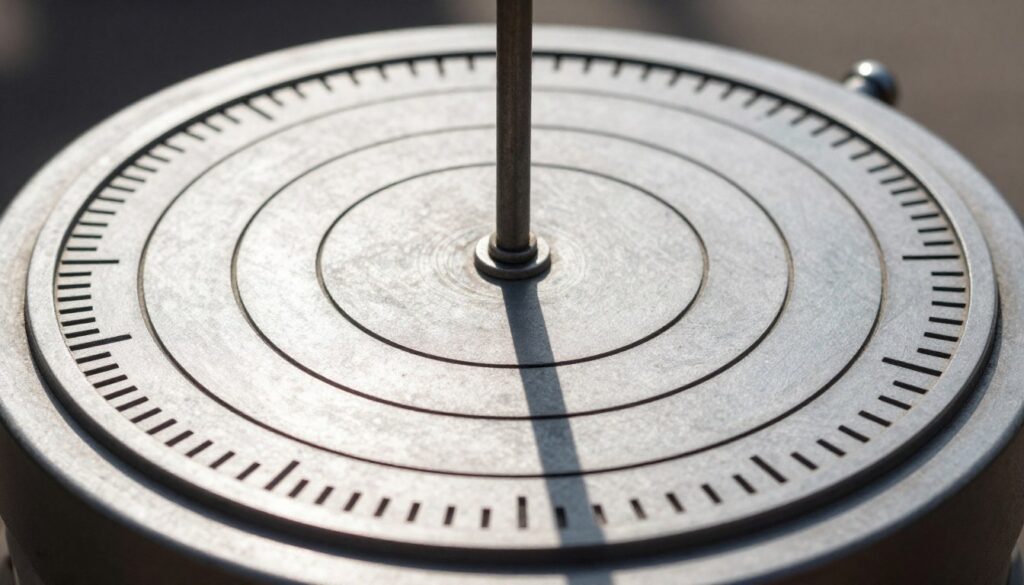

Gotowy gnomon w użyciu – widoczny cień na tarczy z okręgami
Taki gnomon pozwoli na znacznie dokładniejsze pomiary niż wersja podstawowa. Dzięki regulowanym nóżkom możesz mieć pewność, że podstawa jest idealnie pozioma, co zwiększa precyzję wyznaczania kierunków i pomiaru czasu.
Gnomon: Podsumowanie i ciekawostki

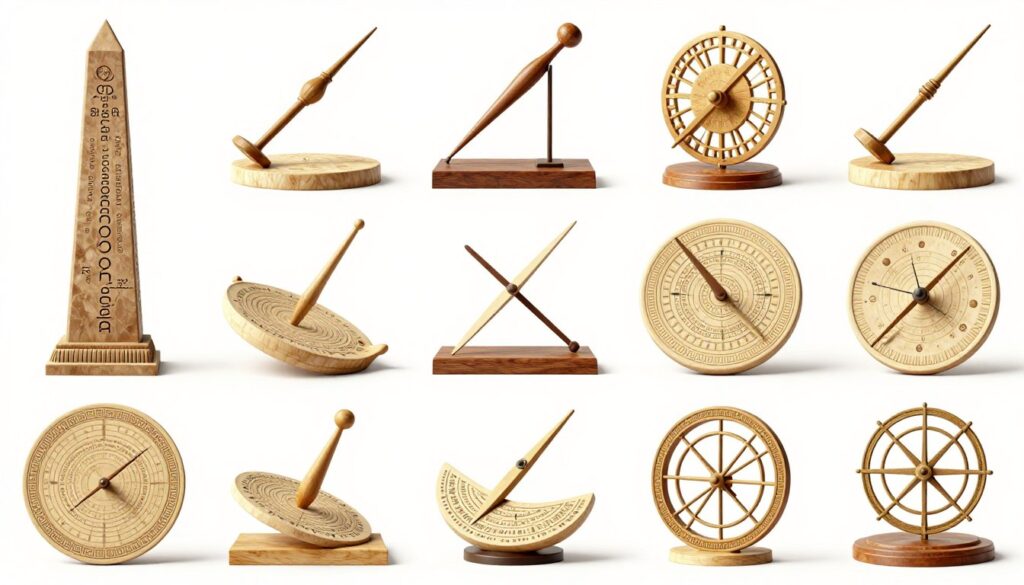

Różne historyczne formy gnomonów z różnych kultur
Gnomon, mimo swojej prostoty, jest fascynującym przyrządem astronomicznym, który przez tysiące lat służył ludzkości do pomiaru czasu i wyznaczania kierunków. Jego zasada działania opiera się na obserwacji cienia rzucanego przez pionowy przedmiot, co pozwala określić położenie Słońca na niebie.
Współcześnie gnomony nadal są używane w zegarach słonecznych oraz jako narzędzia edukacyjne, pomagające zrozumieć podstawy astronomii. Samodzielne wykonanie i korzystanie z gnomonu może być fascynującą przygodą, która przybliży nam tajemnice ruchu Słońca i orientacji w terenie.
Warto pamiętać, że gnomon jest nie tylko praktycznym narzędziem, ale także świadectwem ludzkiej pomysłowości i dążenia do zrozumienia otaczającego nas świata. Ta prosta technologia, używana od tysięcy lat, nadal może nas wiele nauczyć o naszym miejscu we wszechświecie.
Ciekawostki o gnomonach
- Najstarszy znany gnomon pochodzi z Chin i ma około 4300 lat.
- W starożytnym Rzymie rabowano egipskie obeliski (gigantyczne gnomony) i przewożono je do Rzymu jako trofea.
- Jeden z najsłynniejszych egipskich obelisków stoi obecnie na Placu Świętego Piotra w Watykanie.
- Słowo „gnomon” w matematyce oznacza również figurę, która pozostaje po usunięciu mniejszego kwadratu z rogu większego kwadratu.
- W 1999 roku obelisk na Placu Zgody w Paryżu przez rok służył jako gnomon zegara słonecznego, upamiętniając wejście miasta w nowe tysiąclecie.
Źródła
[1] Herodot, „Historia”, Księga II, tłum. S. Hammer, Czytelnik, Warszawa 2005.
[2] Witruwiusz, „O architekturze ksiąg dziesięć”, tłum. K. Kumaniecki, PWN, Warszawa 1999.
[3] National Geographic Polska, „Co to jest gnomon? Chodzi o najstarsze wskazówki zegara słonecznego”, https://www.national-geographic.pl/technologia/co-to-jest-gnomon/
[4] Astronet, „Obserwacje przy użyciu gnomonu”, https://astronet.pl/autorskie/obserwacje-przy-uzyciu-gnomonu/
[5] Park Krajobrazowy „Chełmy”, „Gnomon w Muchowie”, https://www.gorykaczawskie.pl/gnomon/
[6] Wojtkowiak Z., „Gnomon jako narzędzie astronomiczne”, Urania – Postępy Astronomii, 2018.
